Assalmu;alaimkum WR.WB. Raghib pengen ngelanjutin LAB 1 : LAN dan
diatas LAN ada MAN maka di LAB 2 ini saya akan menjelaskan tentang MAN
dan menyesesaikan LAB-nya. Maaf sudah lama sekali terputus.
A. PENGERTIAN
MAN (Metropolitan Area Network) adalah jaringan komputer yang jaringannya lebih besar dari LAN. Sesuai dengan namanya "metropolitan" yaitu mencakup wilayah gedung-gedung atau kota atau juga bisa disebut beberapa LAN yang dihubungkan. Jangkauan Maksimal MAN 1 kota. MAN hanya memiliki sebuah atau dua buah kabel dan tidak mempunyai elemen switching, yang berfungsi untuk mengatur paket melalui beberapa output kabel. Adanya elemen switching membuat rancangan menjadi lebih sederhana.
B. LATAR BELAKANG
Memudahkan kita berhubungan menggunakan jaringan dalam beberapa gedung seperti kampus dengan kampus, rumah dengan rumah, kantor dengan kantor, dan lain-lain yang lingkupnya lebih besar dari LAN.
C. ALAT DAN BAHAN
Memudahkan kita mengirim data / terhubung dengan rumah yang lain atau kantor yang lan dan lain-lain.
E. PELAKSANAAN
Kita akan menghubungkan kampus UGM dengan UNY.
1. Buat Topologinya (skema) terlebih dahulu. Anggap saja Router0 itu UGM dan Router2 itu UNY
2. Buka Router0 / UGM untuk memberii IP address tapi jangan lupa untuk menyalakan portnya terlebih dahulu.
2. Beri IP address yang mengerah ke Router2 / UNY
3. Beri IP address juga untuk Client / yang mengarah ke Client. Dan jangan lupa untuk menyalakan portnya.

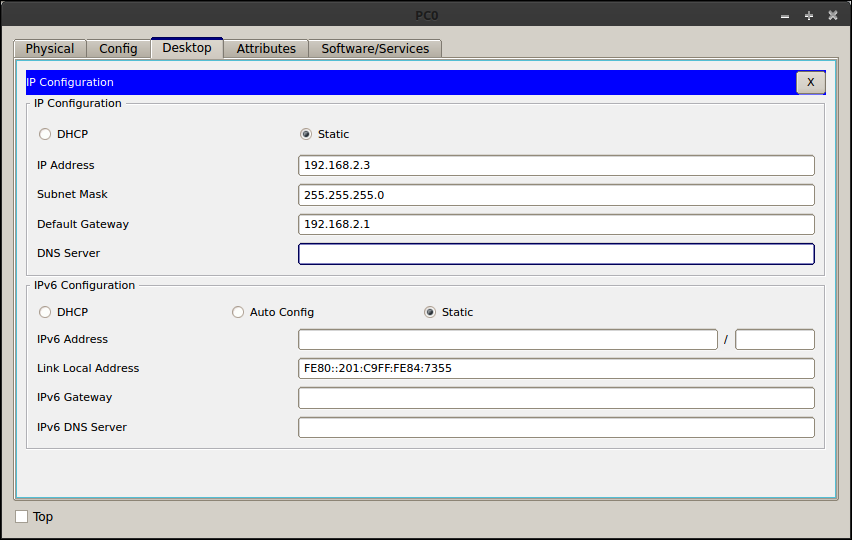

4. Isikan IP address untuk Client yang pasti masih satu network dengan ip Routernya / gateway
5. Berikan subnet mask sesuai dengan prefix yang digunakan. 255.255.255.0 itu prefix 24 atau /24.
6. Berikan juga ip gateway / ip yang digunakan router yang mengarah ke client.
7. Berikan IP address juga pada Client yang berbeda. Masukkan ip yang satu network.
8. Isikan Subnet mask dan gatewaynya.
9. Kita beralih ke Router2 / UNY. Jangan lupa untuk menyalakan portnya.
10. Berikan IP address yang satu network dengan IP router0 (UGM) yang mengarah ke router2 (UNY).
11. Isikan IP address untuk Client. Dan jangan lupa untuk menyalakan portnya.
12. Isikan IP address yang masih satu network dengan IP yang di Isi di router yang mengarah ke Client.
13. Berikan subnet mask sesuai dengan prefix yang digunakan. 255.255.255.0 itu prefix 24 atau /24.
14. Berikan juga ip gateway / ip yang digunakan router yang mengarah ke client.
15. Berikan IP address juga pada Client yang berbeda. Masukkan ip yang satu network.
16. Isikan Subnet Masknya
17. Isikan Gatewaynya
18. Coba mengirim pesan ICMP / ping ke satu segmen dulu.
19. Kita lakukan Routing untuk menghubungkan segmen / network yang berbeda. Isikan Network yang ingin kita tuju.
20. Subnet mask yang digunakan network yang kita tuju.
21.
Next hop ini adalah IP address yang digunakan oleh port router tetangga
yang terhubung dengan router yang sedang kita konfigurasikan dan yang
mengarah ke network yang kita tuju.
22. sikan Network yang ingin kita tuju.
23. Isikan Subnet Mask yang digunakan network yang kita tuju.
24. Next hop ini adalah IP address yang digunakan oleh port router tetangga
yang terhubung dengan router yang sedang kita konfigurasikan dan yang
mengarah ke network yang kita tuju.

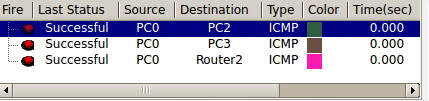

25. Coba PC0-3 ping ke semua device yang memiliki device.
F. HASIL DAN KESIMPULAN
Kita bisa menyelesaikan LAB 2 dan kita mengetahui apa itu man dan bagai mana menyelesaikannya di Cisco packet tracer.
G. REFERENSI
http://mahfudz4.blogspot.com/2017/05/lab-1-lan.html
A. PENGERTIAN
MAN (Metropolitan Area Network) adalah jaringan komputer yang jaringannya lebih besar dari LAN. Sesuai dengan namanya "metropolitan" yaitu mencakup wilayah gedung-gedung atau kota atau juga bisa disebut beberapa LAN yang dihubungkan. Jangkauan Maksimal MAN 1 kota. MAN hanya memiliki sebuah atau dua buah kabel dan tidak mempunyai elemen switching, yang berfungsi untuk mengatur paket melalui beberapa output kabel. Adanya elemen switching membuat rancangan menjadi lebih sederhana.
B. LATAR BELAKANG
Memudahkan kita berhubungan menggunakan jaringan dalam beberapa gedung seperti kampus dengan kampus, rumah dengan rumah, kantor dengan kantor, dan lain-lain yang lingkupnya lebih besar dari LAN.
C. ALAT DAN BAHAN
- Laptop
- Cisco Packet Tracer
Memudahkan kita mengirim data / terhubung dengan rumah yang lain atau kantor yang lan dan lain-lain.
E. PELAKSANAAN
Kita akan menghubungkan kampus UGM dengan UNY.
1. Buat Topologinya (skema) terlebih dahulu. Anggap saja Router0 itu UGM dan Router2 itu UNY
F. HASIL DAN KESIMPULAN
Kita bisa menyelesaikan LAB 2 dan kita mengetahui apa itu man dan bagai mana menyelesaikannya di Cisco packet tracer.
G. REFERENSI
http://mahfudz4.blogspot.com/2017/05/lab-1-lan.html
